gute Sicht durch offene Bauweise

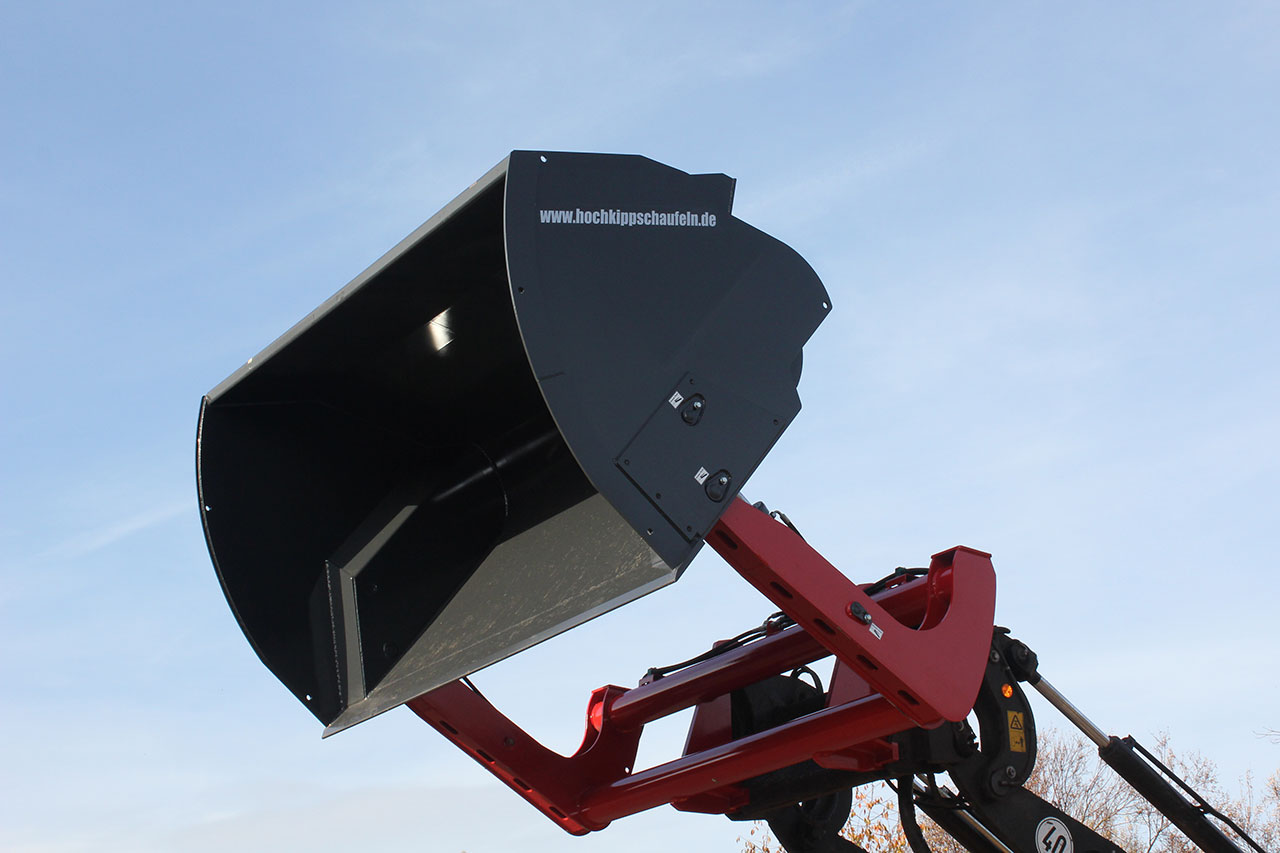

High-Tip-Bucket Hochkippschaufel

für Schüttgüter bis zu 700 kg/m³

Mit der neuen Baureihe professioneller Hochkippschaufeln für Front-, Rad- und Teleskoplader bietet diese Schaufel einige Alleinstellungsmerkmale und praxisgerechte Details. Die 6 verschiedenen Größen von 2,2 bis 6 Kubikmetern Fassungsvolumen nehmen das Ladegut durch den rund gewalzten Schaufelboden viel leichter auf.

Die Hochkippschaufel schafft einen sehr hohen Füllungsgrad mit den serienmäßigen, seitlichen Erhöhungen. Eine weitere Besonderheit sind die oben und unten verbauten 6-Zoll-Rohre, die dem Fahrer eine bessere Sicht auf das Werkzeug und den Ladevorgang bieten. Die Hydraulikzylinder der High-Tip-Bucket sind liegend angeordnet und durch zwei Traversen geschützt.

Die Hochkippschaufeln sind mit einer Endlagendämpfung ausgestattet und erhöhen damit den Ladekomfort. Die Größe 2,2 m³ ist mit einer geschraubten Werkzeugaufnahme und die weiteren Größen mit der geschweißten Volvo Aufnahme ausgestattet.

Mit den Hochkippschaufeln werden Ladehöhen und Überladeweiten deutlich verbessert.

Hinweis:
Wir bieten 6 verschiedene Größen an, zudem können Sie weitere Größen bei uns anfragen.

HTB

Preise auf Anfrage

  • für Kompost, Getreide, Holzhackschnitzel
  • rund gewalzter Schaufelboden
  • gehärtete Schürfleiste und Seitenerhöhungen
  • Schutzvorrichtung für Zylinder
  • maximale Füllung durch seitliche Schaufelerhöhung
  • großer Auskippwinkel
  • offene Bauweise
  • ab 3 m³ Endlagendämpfer
  • Zuladung bis zu 700 kg/m³
  • optional mit Verschlussblech für Z-Kinematic, Wendemessern oder Unterschweißmessern sowie Rückwanderhöhung
Prospekt (PDF)

High-Tip-Bucket Hochkippschaufel

Das youtube Video wird nicht dargestellt. Dieser Inhalt eines Drittanbieters wird aufgrund Ihrer fehlenden Zustimmung zu Drittanbieter-Inhalten nicht angezeigt.

Klicken Sie hier um Ihre Einstellungen zu bearbeiten.

Das youtube Video wird nicht dargestellt. Dieser Inhalt eines Drittanbieters wird aufgrund Ihrer fehlenden Zustimmung zu Drittanbieter-Inhalten nicht angezeigt.

Klicken Sie hier um Ihre Einstellungen zu bearbeiten.

Galerie - High-Tip-Bucket Hochkippschaufel

Technische Daten - High-Tip-Bucket Hochkippschaufel

HTB 2200

Gesamt-Breite: 2.500 mm
Gesamt-Tiefe: 1.650 mm
Gesamt-Höhe: 1.280 mm
Inhalt: 2,2 m³
Netto-Gewicht: ca. 1.007 kg
Aufnahme
vorn:
geschraubt
(Mehrpreis)
Arbeitsdruck: max. 200 bar

HTB 3200

Gesamt-Breite: 2.750 mm
Gesamt-Tiefe: 1.892 mm
Gesamt-Höhe: 1.400 mm
Inhalt: 3,0 m³
Netto-Gewicht: ca. 1.350 kg
Aufnahme
vorn:
geschweißt / ISO 23727 (Volvo)
Arbeitsdruck: max. 200 bar

HTB 3500

Gesamt-Breite: 2.995 mm
Gesamt-Tiefe: 1.892 mm
Gesamt-Höhe: 1.400 mm
Inhalt: 3,5 m³
Netto-Gewicht: ca. 1.405 kg
Aufnahme
vorn:
geschweißt / ISO 23727 (Volvo)
Arbeitsdruck: max. 200 bar

HTB 4000

Gesamt-Breite: 2.995 mm
Gesamt-Tiefe: 2.015 mm
Gesamt-Höhe: 1.490 mm
Inhalt: 4,0 m³
Netto-Gewicht: ca. 1.490 kg
Aufnahme
vorn:
geschweißt / ISO 23727 (Volvo)
Arbeitsdruck: max. 200 bar

HTB 5000

Gesamt-Breite: 2.995 mm
Gesamt-Tiefe: 2.210 mm
Gesamt-Höhe: 1.665 mm
Inhalt: 5,0 m³
Netto-Gewicht: ca.
1.672 kg
Aufnahme
vorn:
geschweißt / ISO 23727 (Volvo)
Arbeitsdruck: max. 200 bar

HTB 6000

Gesamt-Breite: 2.995 mm
Gesamt-Tiefe: 2.320 mm
Gesamt-Höhe: 1.800 mm
Inhalt: 6,0 m³
Netto-Gewicht: ca.
1.774 kg
Aufnahme
vorn:
geschweißt / ISO 23727 (Volvo)
Arbeitsdruck: max. 200 bar
